碳纸碳布连续化生产制备张力控制

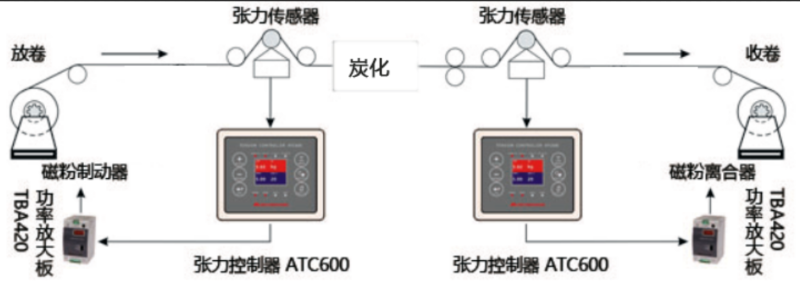

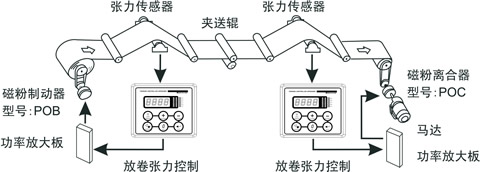

张力传感器检测带材的实时张力信号反馈给控制，控制器ATC620经过PID处理后输出0-10V控制信号，经由功率放大后供给磁粉离合器或制动器以调整其输出力矩，以达到稳定的张力控制。此外，建议控制收卷用电动机的转速使磁粉离合器的滑差转速控制在规定的范围内，以降低滑动功率。
张力控制范围30-100N.m
|
张力控制系统配置 |
|||
|
部件 |
型号亿彩网4949 |
数量 |
厂商 |
|
张力检测仪亿彩网4949 |
RTS-100-S |
1 |
外购 |
|
信号放大器 |
DTA610 |
1 |
外购 |
|
功率放大板亿彩网4949 |
TBA420 |
1 |
外购 |
|
磁粉离合器亿彩网4949 |
POC-100亿彩网4949 |
1亿彩网4949 |
外购亿彩网4949 |
|
碳粉制动器亿彩网4949 |
POB-100 |
1 |
外购亿彩网4949 |
|
伺服控制器 |
ASD-A2-0721-L 1.1KW |
2 |
外购 |
|
变频电机亿彩网4949 |
西门子 |
2亿彩网4949 |
外购亿彩网4949 |
|
支撑架及托辊 |
远航自制 |
2 |
